FREMMEDVANNSØK
Fremmedvannssøk ved bruk av mengdemåling er en overordnet og kvantitativ metode for å identifisere, analysere og prioritere utfordringer i spillvannsnettet. Metoden gir et faktabasert grunnlag for prioritering av tiltak, dimensjonering av anlegg og dokumentasjon av effekt. Hovedformålet er å etablere et pålitelig beslutningsgrunnlag for reduksjon av fremmedvann.
Formål og overordnet prinsipp
Formålet med fremmedvannssøk er å fremskaffe måledata som gir grunnlag for prioritering, dimensjonering og dokumentasjon. Fremmedvannssøk handler om å forstå hvilke vannkilder som belaster systemet, og hvordan disse opptrer hydraulisk. Metoden gir et faktabasert beslutningsgrunnlag for tiltak og investeringer.
Mengdemåling er en overordnet metode for å identifisere og prioritere områder med fremmedvann før mer detaljerte undersøkelser gjennomføres.
Vanlige supplerende metoder er:
- TV-inspeksjon
- Røykprøving
- Fargetesting
- Temperaturmåling (optisk temperaturstreng)
- Kartlegging av hydraulisk belastning
.webp)
Hva er fremmedvann?
Fremmedvann er alt vann i spillvannsnettet som ikke stammer fra husholdnings- eller næringsmessig avløp. Det deles i to hovedtyper:
Infiltrasjon (grunnvann)
Vann som trenger inn gjennom utette rør, kummer og tilkoblinger. Gir stabil grunnbelastning og ofte høy nattvannføring.
Innlekking (overvann)
Vann som tilføres raskt ved nedbør via feilkoblinger eller avrenning. Gir spissbelastninger og rask respons.

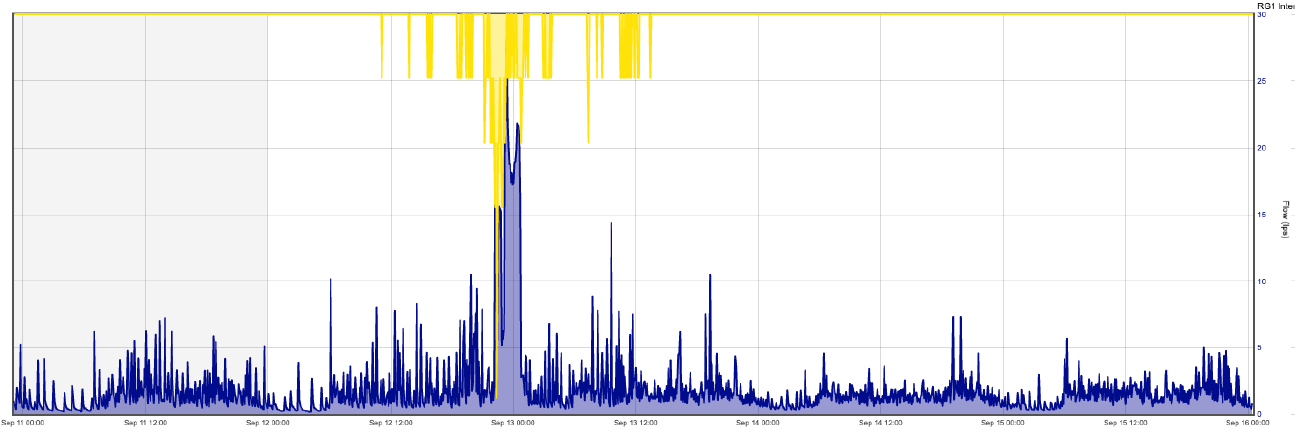

Indirekte vs direkte nedbørsbetinget
Omfang og konsekvenser
I eldre ledningsnett kan fremmedvann utgjøre:
- 40–70 %
- i enkelte tilfeller over 80 %
Dette medfører:
Hydrauliske konsekvenser
- økt overløp
- redusert kapasitet
- høy belastning på pumpestasjoner
Økonomiske konsekvenser
- unødvendig rensing
- økte driftskostnader
- behov for tidligere kapasitetsutvidelse
Hva gir målingene innsikt i?
Mengdemåling gir oversikt over:
- maksimal vannføring (Qmaks)
- gjennomsnittlig døgnvannføring
- nattminimum
- regnindusert tilrenning
Dette brukes til å vurdere:
- kapasitetsproblemer
- overløpsfrekvens
- belastning på pumpestasjoner og renseanlegg
- fremmedvannsandel
Ved å sammenligne forventet og målt vannføring kan fremmedvann beregnes i:
- m³/døgn
- l/s
- prosent
Prinsipp og datagrunnlag
Analysen bygger på en vannbalanse:
Målt vannføring = spillvann + fremmedvann
Avvik mellom målt og forventet vannføring indikerer fremmedvann.
Datagrunnlag:
- kontinuerlig mengdemåling
- nedbørdata
- PE eller vannforbruk
- driftshendelser
- eventuelt grunnvann
Måleoppløsning:
1–5 minutter ved detaljerte analyser
Analysemetodikk
Analysen består av tre deler:
Fastsettelse av spillvann
Basert på:
- 140–180 l/PE/døgn
- eller faktiske vannforbruksdata
Tørrværsanalyse
- døgnkurver
- nattminimum (02–05)
- identifisering av infiltrasjon
Industrielt påslipp kan påvirke resultatene og må vurderes.
Regnresponsanalyse
- tidsforsinkelse
- stigningstakt (ΔQ/Δt)
- avrenningsvolum
- avklingingstid
Tolkning:
- rask respons → feilkoblinger
- forsinket respons → drensinnlekking
- langvarig nivå → grunnvann

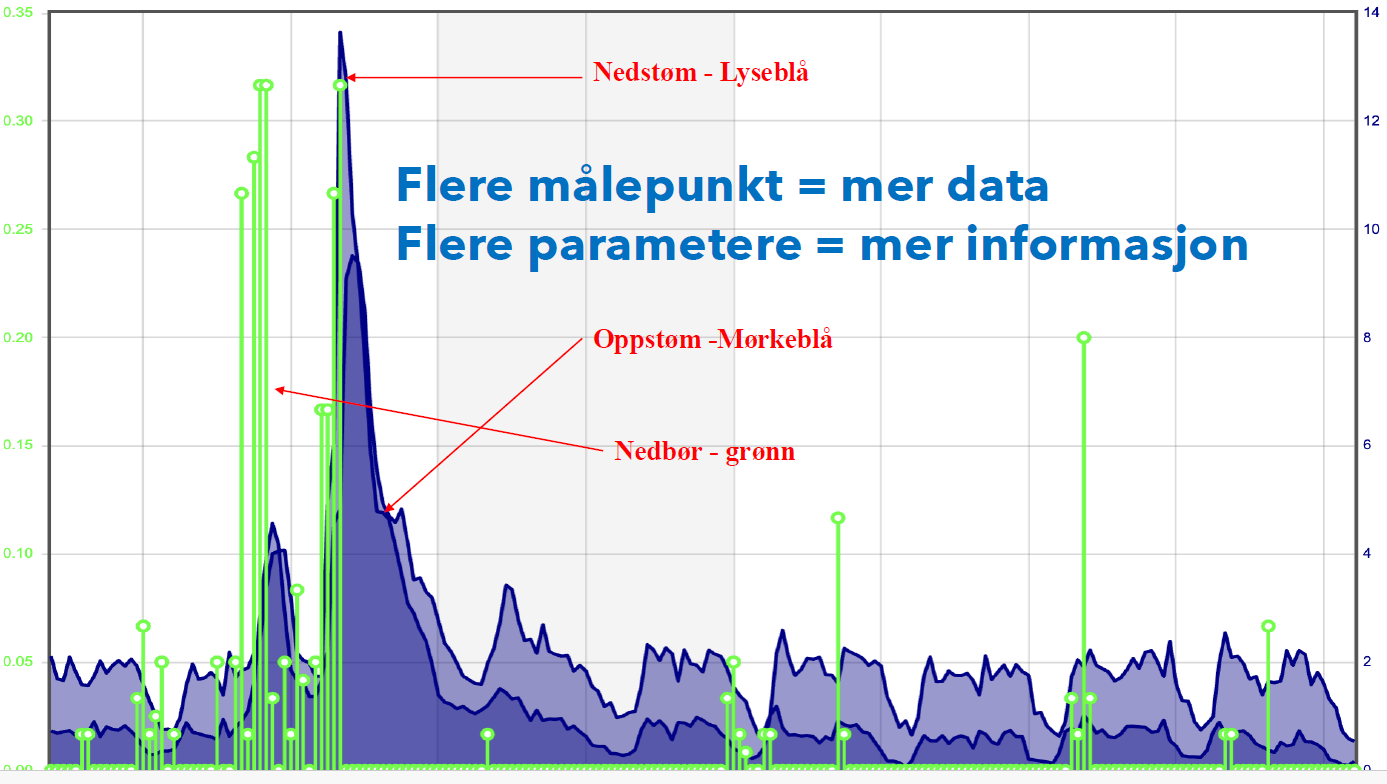

Nedbør vs vannføring
Beregning og vurdering
Fremmedvann beregnes som differansen mellom målt og forventet spillvann.
Kan uttrykkes som:
- m³ per døgn
- m³ per hendelse
- årsvolum
Fremmedvannsandel:
- <30 % → godt system
- 30–50 % → moderat problem
50 % → betydelig problem
70 % → alvorlig
I praksis brukes også:
- l/s per km ledning
- l/døgn per PE
Hydraulisk analyse og sonearbeid
Mengdemåling gir grunnlag for:
- dimensjonering
- kapasitetsutnyttelse
- overløpsrisiko
- belastning på pumpestasjoner

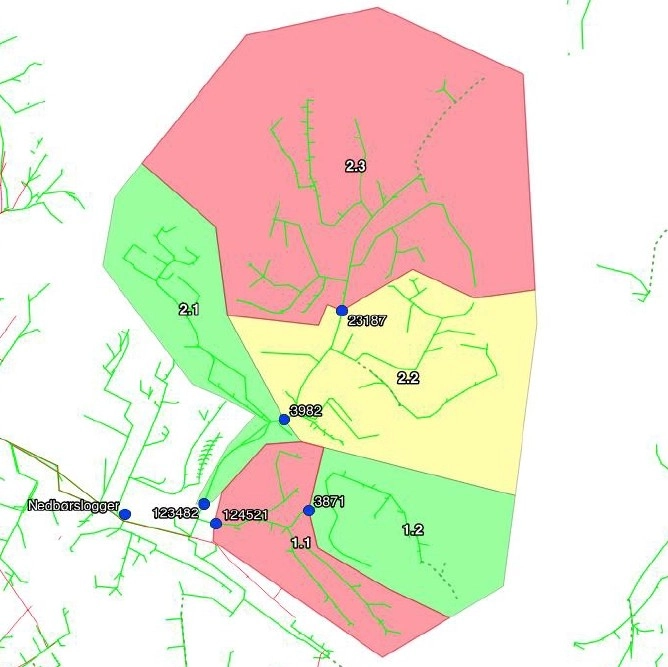

Ved flere målepunkter brukes soneanalyse for å:
- isolere delområder
- identifisere problemstrekninger
- prioritere tiltak
Ved behov gjennomføres:
- trinnvis innsnevring
- flytting av målepunkter
- oppdeling av soner
Gjennomføring og videre arbeid
Gjennomføring:
- soneinndeling
- installasjon av målere
- måling over tid (tørrvær + nedbør)
- analyse og tolkning
Usikkerhetsmomenter:
- feil i PE
- sesongvariasjoner
- industrielt påslipp
- måleusikkerhet
Videre undersøkelser:
- TV-inspeksjon
- røykprøving
- fargetesting
- kontroll av kummer
Dokumentasjon:
Resultater presenteres som:
- døgnkurver
- tørrværsprofiler
- nedbørsrespons
- fremmedvannsandel
Dette danner grunnlag for:
- rehabilitering
- separering
- tetting
- prioritering av investeringer
